基本參數
型號:ZU-H QU-H10 25 40 63 100 160 250 400 630 800	材質:殼體碳鋼材質/濾材玻纖或者金屬網
過濾精度: 1～30μm	公稱壓力: 32Mpa
過濾介質: 液壓油水-乙二醇	結構形式: 單筒式/左進右出

產品簡介

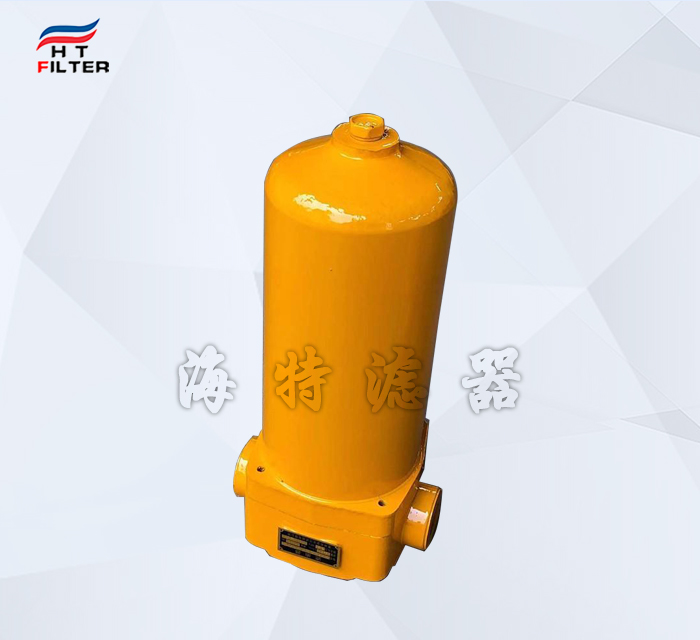

ZU-H、QU-H系列壓力管路過濾器安裝在液壓系統的壓力管路上，用以濾除液壓油中混入的機械雜質和液壓油本身化學變化所產生的膠質、瀝青質、碳渣質等，從而防止閥芯卡死、節流小孔縫隙和阻尼孔的堵塞以及液壓元件過快磨損等故障的發生。過濾器采用玻璃纖維過濾材質，具有過濾精度高、通油能力強、原始壓力損失小，納污量大等優點，但堵塞后清洗比較難，需更換濾芯。
該管路過濾器設有壓差發訊裝置，當濾芯污染堵塞到進出油口壓差為0.35MPa時，即發出開關信號，此時更換濾芯，以達到保護系統安全的目的。
過濾器產品推薦

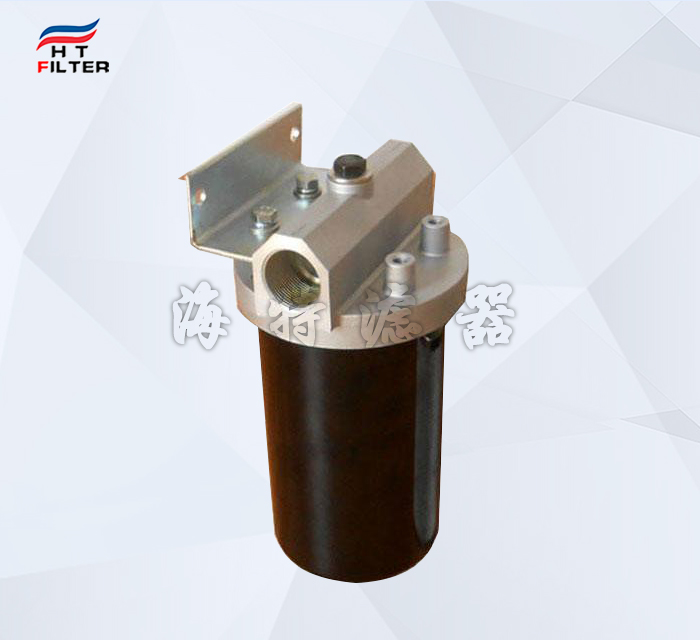

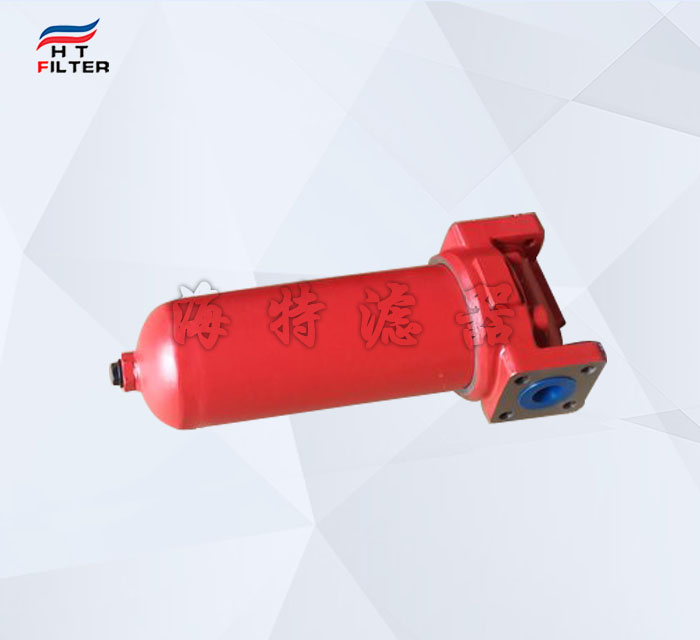

PHC系列高壓管路過濾器 PLA系列低壓管路過濾器 YPM系列中壓管路過濾器

技術參數

基本參數
品牌廠家	海特濾器	型號	QU-H100x*P
公稱壓力	32MPa	額定流量	100L/min
過濾精度	1-30μm	連接方式	管式
通徑	25mm	重量	12.0kg
壓力損失	0.35MPa	濾芯型號	HX-100
過濾介質	液壓油、水-乙二醇	濾芯濾材	玻纖

問：壓力管路過濾器選型及報價需核實哪些參數？
答：需要核對：產品型號、流量、工作壓力、進出口規格、過濾精度、過濾介質、殼體和濾材材質、工作溫度、雜質含量（成分）、油液粘度、是否帶配件如旁通閥、發訊器等。
問：壓力管路過濾器濾芯材質都有哪些？對應的精度范圍分別是多少？
答：按照濾材分類有：油濾紙：10-50um、玻璃纖維：1-70um、HV玻纖：3-40um、金屬網：3-500um、燒結氈：5-70um、線隙濾：15-200um。
問：壓力管路過濾器的安裝有哪些注意事項？
答：壓力管道過濾器安裝可水平或垂直安裝，安裝時系統水流方向要跟閥體上箭頭方向一致。為了便于維修，過濾器應該跟截止閥一起安裝使用，在過濾器的上游后下游都應該安裝截止閥，一旦過濾器需要維修，可以關閉上游可下游的截止閥，切斷過濾器跟系統的聯系。另外，過濾器的上游和下游最好安裝壓力表，如果上下游壓力表讀數相差很大，說明過濾網上已經有不少雜質，當有液體流動經過過濾器時，液體阻力比正常使用要大的多，此時需要及時清洗或者更換濾網。
問：管路過濾器的作用是什么？
答：管路過濾器是管道輸送液體過程中清除固體雜質的設備，其作用是過濾介質中的機械雜質，以保護設備管道上的配件免受磨損和堵塞。
