基本參數
型號:FMNDBN/HC160	材質:GGG/鋼
過濾精度: 10μm	公稱壓力: 21MPA
過濾介質: 液壓油	結構形式: 雙筒式

產品簡介

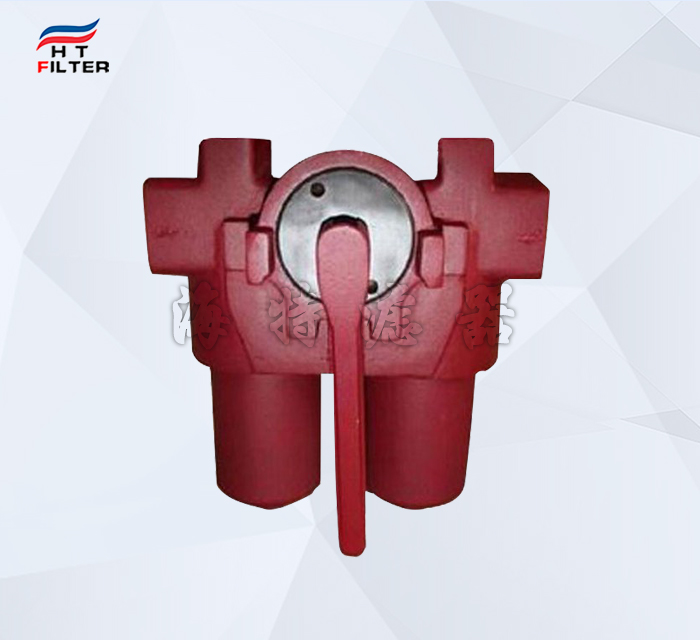

FMND雙筒高壓管路過濾器|國產替代賀德克主要用于液壓系統管路中介質的精過濾，本過濾器安裝在管路上使用，濾芯采用玻璃纖維材料折疊而成，具有過濾精度高、通油量大、原始壓力損失小、納污能量大等優點。它可以在系統不關閉的情況下，通過該過濾器內的3通切換球閥完成雙筒的切換，以便于檢修和更換新的濾芯。
該雙筒過濾器設有污染發訊裝置，用于本過濾器中的濾芯被污染物堵塞時發出訊號指示，此時更換濾芯，以達到保護系統安全的目的。
過濾器產品推薦
DFLQG系列雙筒潤滑油過濾器賀德克HYDAC高壓管路過濾器LFBN/HC330G10C1.XBYP RFLD焊接式雙筒管路過濾器|國產賀德克

技術參數

基本參數
品牌廠家	海特濾器	型號	FMNDBN/HC160
工作壓力	210bar	額定流量	160L/min
過濾精度	1-30μm	連接方式	法蘭
通徑	38mm	流向	入口在側面，出口在同一高度的另一側面
壓力損失	0.35MPa	濾芯壓差	BH（高壓差）/BN(低壓差)
過濾介質	礦物油、潤滑油	濾芯濾材	玻纖/金屬網

問：過濾器選型及報價需核實哪些參數？
答：需要核對：產品型號、流量、工作壓力、進出口規格、過濾精度、過濾介質、殼體和濾材材質、工作溫度、雜質含量（成分）、油液粘度、是否帶配件如旁通閥、發訊器等。
問：過濾器濾芯材質都有哪些？對應的精度范圍分別是多少？
答：按照濾材分類有：油濾紙：10-50um、玻璃纖維：1-70um、HV玻纖：3-40um、金屬網：3-500um、燒結氈：5-70um、線隙濾：15-200um。
問：管路過濾器的安裝有哪些注意事項？
答：管道過濾器安裝可水平或垂直安裝，安裝時系統水流方向要跟閥體上箭頭方向一致。為了便于維修，過濾器應該跟截止閥一起安裝使用，在過濾器的上游后下游都應該安裝截止閥，一旦過濾器需要維修，可以關閉上游可下游的截止閥，切斷過濾器跟系統的聯系。另外，過濾器的上游和下游最好安裝壓力表，如果上下游壓力表讀數相差很大，說明過濾網上已經有不少雜質，當有液體流動經過過濾器時，液體阻力比正常使用要大的多，此時需要及時清洗或者更換濾網。
問：管路過濾器的作用是什么？
答：管路過濾器是管道輸送液體過程中清除固體雜質的設備，其作用是過濾介質中的機械雜質，以保護設備管道上的配件免受磨損和堵塞。

產品特點

安裝連接方便，簡化系統管路：該過濾器安裝在液壓系統的壓力管路上，用以濾除液壓油中混入的機械雜質和液壓油本身化學變化所產生的膠質、瀝青質、碳渣質等。
設置自封閥，使更換、清洗濾芯或維修系統非常方便： 當更換、清洗濾芯或維修系統時，只需旋開過濾器端蓋(清洗蓋)，此時自封閥會自動關閉，隔絕油箱油路，使油箱內油液不會向外流出，從而使清洗，更換濾芯或維修系統非常方便，如頂開自封閥又可作油箱向外放油之用。
具有濾芯污染發訊器與油路旁通閥，提高了液壓系統的可靠性： 當濾芯被污染物堵塞到出油口真空度為0.018MPa時，發訊器便發出訊號，應及時更換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時，設在濾芯上部的油路旁通閥會自動開啟(開啟值為：真空0.02MPa)，以避免油泵出現吸空故障。但此時應停機更換或清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。
濾芯采用新型化纖過濾材質，通油能力大、原始壓力損失小、納污量大等優點：其過濾精度以絕對過濾精度標定，過濾比β3、5、10、20>100，過濾效率n≥99％，符合ISO標準。

應用領域

1、紡織：聚脂熔體在拉絲過程中的凈化及均勻過濾，空壓機的保護過濾，壓縮氣體的除油除水。
2、電子及制藥：反滲透水、去離子水的予處理過濾，洗凈液及葡萄糖的前處理過濾。
3、火電及核電：氣輪機、鍋爐的潤滑系統、速度控制系統、旁路控制系統油的凈化，給水泵、風機及除塵系統的凈化。
4、機械加工設備：造紙機械、礦業機械、注塑機及大型精密機械的潤滑系統和壓縮空氣的凈化，煙草加工設備及噴涂設備的粉塵回收過濾。
