基本參數
型號:HTQ-600	材質:碳鋼
過濾精度: 粗過濾	公稱壓力: 10公斤
過濾介質: 地表水，工業循環水	結構形式: 筒式

產品簡介

淺層砂過濾器別名全自動淺層砂過濾器，系統是由多個標準高速砂缸單元組成，其內部設有獨特的布水器和集水器，擁有獨特的雙向自動沖洗閥，可實現在正常系統運行中多個標準高速砂缸逐個單獨的反沖洗，全自動程序控制。具有反沖洗用水量小，設備安裝方便，易于操作等優點。該過濾器流量大，無需維護。根據不同的用戶要求，有立式和臥式兩個系列。適用于工業和民用循環水系統的水質處理。
淺層砂過濾器每個過濾單元均應配有側人孔、頂部人孔。人孔配有人孔蓋、墊圈、螺栓、螺母和起吊桿等全套部件。供貨設備為完整的淺層砂介質過濾系統，整套設備包括閥門、內部管件、濾罐、濾料、控制系統以及過濾器之間電纜連線等，管道交接均為法蘭，含配對法蘭、密封墊和緊固件。淺層砂過濾器完成安裝后，接通電源和水源，即可投入使用。

水處理設備產品推薦：

工業濁環水淺層砂過濾器電廠鋼廠濁環水淺層砂過濾器多罐并聯反沖洗淺層砂過濾器

技術參數

淺層砂過濾器型號	罐體規格	進出口規格	單罐最大流量t/h	壓力kg
HTQ-600	Φ600*1550	DN50	20	10
HTQ-800	Φ800*1650	DN80	40	10
HTQ-1000	Φ1000*1750	DN80	50	10
HTQ-1200	Φ1200*1950	DN80	60	10
HTQ-1400	Φ1400*2150	DN100	70	10
HTQ-1600	Φ1600*2200	DN100	100	10
HTQ-1800	Φ1800*2250	DN150	120	10
HTQ-2000	Φ2000*2300	DN150	150	10
HTQ-2200	Φ2200*2300	DN150	200	10
HTQ-2400	Φ2400*2300	DN150	230	10

問：淺層砂過濾器反洗有哪幾種控制方式？
答：過濾系統的反洗有手動，半自動和全自動三種方式，分別可通過手動按鈕、PLC、壓力差進行啟動。反洗周期和反洗時間長短可調，出廠時設定為 3 分鐘。這個控制由 DLFCS 自動過濾控制系統來實現。用戶也可選擇 PLC 控制系統，可以實現集中或遠程通訊等高要求的控制。
問：淺層砂過濾器反洗過程。
答：隨著雜質在填料層中不斷聚積 , 內部壓頭損失將不斷增大。當進、出水壓頭損失達到設定值或達到設定時間時 , 系統將自動激活定壓差裝置使其轉換至反洗狀態 , 當此臺反洗結束，水力閥改變給水方向從而實現逐臺反洗 , 更便于清洗聚積起來的雜質。
問：循環冷卻水系統里為什么要用淺層砂過濾器？
答：因為循環冷卻水系統是開式系統，空氣中的灰塵、雜質以及管路中的水垢都會進入水中使水質變差，雜質變多就容易堵塞換熱器的銅管，降低換熱率，影響整個冷卻系統效果。
問：淺層砂過濾器如何選型？
答：需要用戶提供過濾流量、過濾介質、進出口口徑、工作壓力等。
問：淺層砂過濾器與傳統過濾器相比具有哪些優勢？
答：反沖洗時系統不間斷供水，反洗耗水量低，占地面積小，不需要專門的地基處理，全自動控制，維護簡單，可有效降低濁度，因此針對循環冷卻水流量較大，過濾速度較快的工況，淺層砂過濾器是首選。

產品特點

過濾速度快：高濾速，低壓損，徹底解決普通機械介質過濾器濾速慢，流量小的問題。
模塊化設置：占地面積小，配管少，投資省。占地面積減少 40% 以上，配管工程量減少 50% 以上。
多個控制方式：手動、半自動、全自動反洗可選，充分滿足您的需要。
反清洗功能：反洗水源可選系統內、水塔或外源水源，并可自動切換（特殊要求時）。
可多罐并聯使用：可單個過濾單元，也可多過濾單元組合，處理流量可任意擴充。
殼體材質：殼體及管路由碳鋼 Q235B 經磷酸鹽表面處理，內外表面防腐。也可采用不銹鋼材質制作。

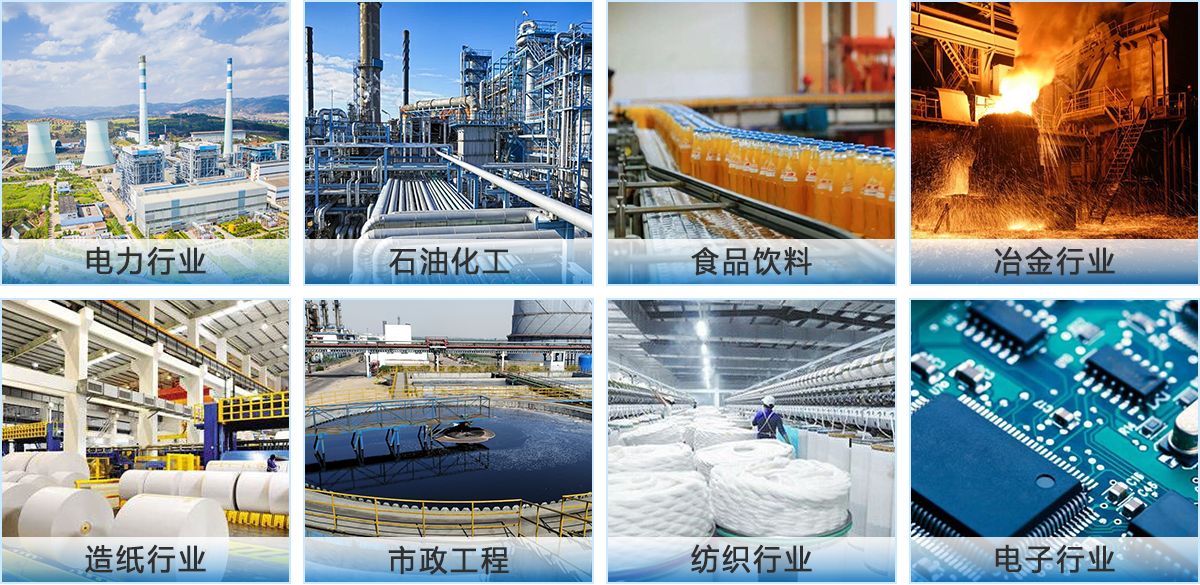

應用領域

1.工業工藝用水的過濾——鋼廠氧槍水、鍋爐、熱交換站供水的過濾等。
2.工業循環水的過濾系統——鋼鐵、冶金、造紙、換熱器、電力、石化、食品、空調系統等行業。
3.原水處理過濾---可對地表河水、湖水、海水、水庫水、井水以及城市自來水作為水源的城市小區分質供水等進行過濾，除去水中的砂粒、懸浮物、藻類、有機物等。
4.農業灌溉過濾---尤其適用于高流量、雜質含量好的水源，如農田水利灌溉、公園及高爾夫球場上草坪的灌溉等。　
5.水產業、游泳及水上樂園等行業。
