基本參數
型號:TF-25x*L-C/Y	材質:鋁制
過濾精度: 80-180um	公稱壓力: 1.6MPA
過濾介質: 液壓油、水-乙二醇	結構形式: 立式

產品簡介

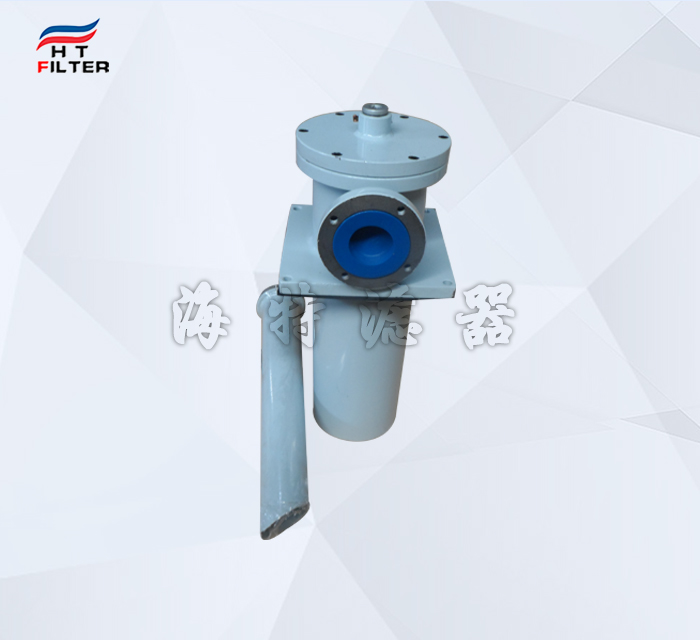

TF系列箱外自封式吸油過濾器是直接安裝在油泵吸油口處，用以保護油泵及其它液壓元件的專用設備。過濾器可避免吸入污染雜質，有效地控制液壓系統污染，提高液壓系統的清潔度。

TF吸油過濾器可直接安裝在油箱側邊，上部或底部，吸油筒體浸入油箱內液面以下，過濾器濾頭露在油箱外，并設有自封閥，旁通閥，濾芯污染堵塞發訊器等裝置，使更換濾芯和清洗濾芯時油箱內油液不會流出，本產品設計新穎，安裝方便，通油能力大，阻力小，清洗或更換濾芯方便等優點。

過濾器產品推薦：

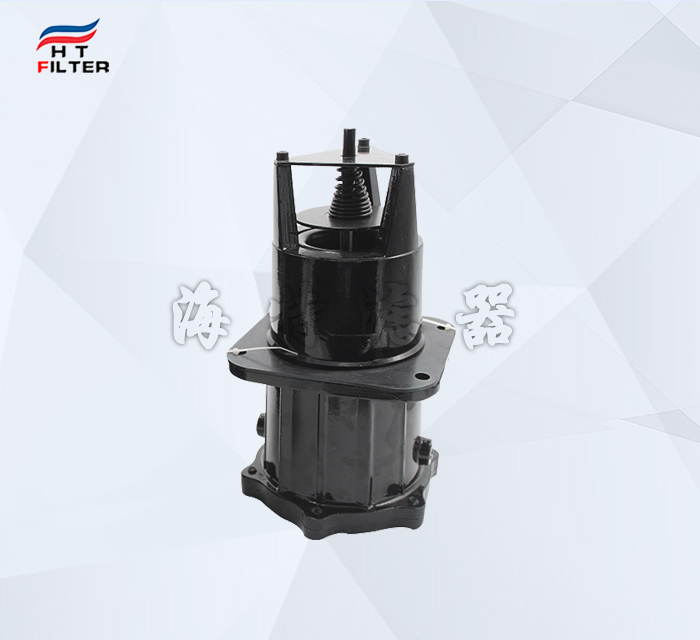

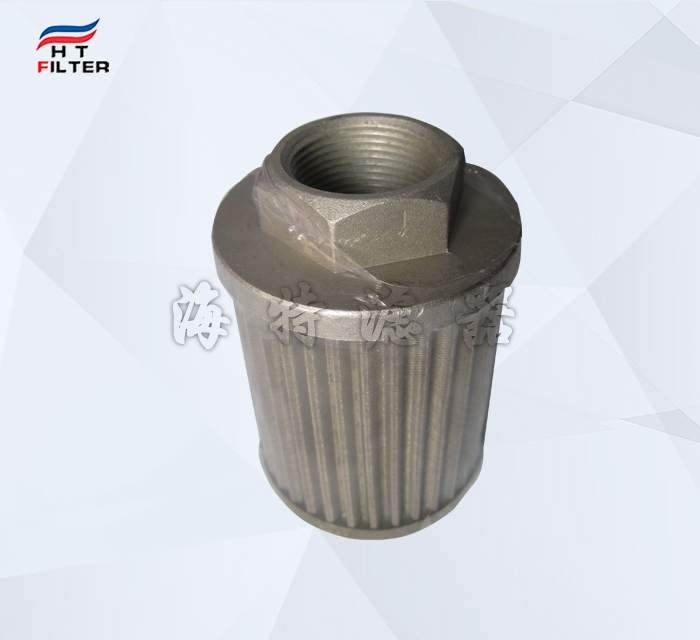

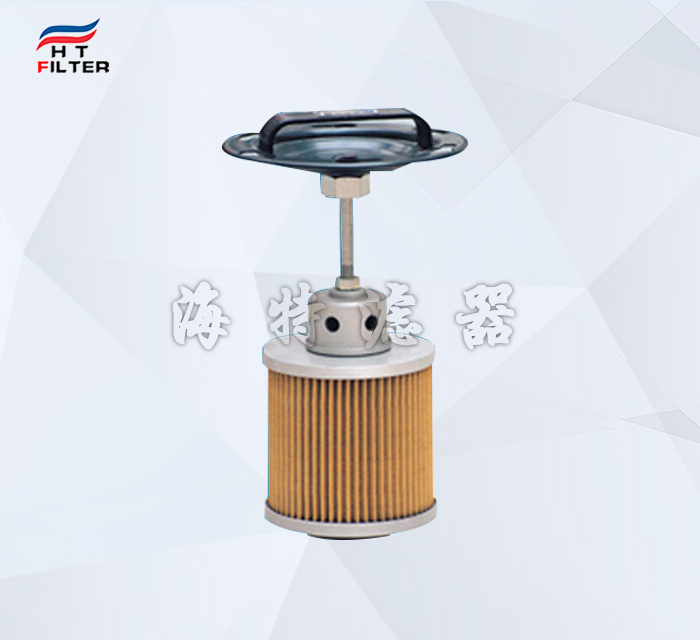

WU、XU系列吸油過濾器 TFB系列吸油過濾器 TFA系列吸油過濾器

技術參數

基本參數
品牌廠家	海特濾器	型號	TF-25x*L-C/Y
額定壓力	0.6MPa	額定流量	25L/min
過濾精度	80μm	連接方式	管式
通徑	15mm	濾芯型號	TFX-25
重量	0.4kg	濾芯濾材	金屬網
壓力損失	0.01MPa	過濾介質	一般液壓油、水-乙二醇

問：過濾器選型及報價需核實哪些參數？
答：需要核對：產品型號、流量、工作壓力、進出口規格、過濾精度、過濾介質、殼體和濾材材質、工作溫度、雜質含量（成分）、油液粘度、是否帶配件如旁通閥、發訊器等。
問：過濾器濾芯材質都有哪些？對應的精度范圍分別是多少？
答：按照濾材分類有：油濾紙：10-50um、玻璃纖維：1-70um、HV玻纖：3-40um、金屬網：3-500um、燒結氈：5-70um、線隙濾：15-200um。
問：吸油過濾器的安裝位置是哪里？
答：吸油過濾器一般安裝位置是在油箱內部、油箱側邊，上部和頂部、也有安裝在管路上的吸油過濾器。
問：吸油過濾器的作用是什么？
吸油過濾器安裝在泵前，用以保護油泵及其他液壓元件避免吸入污染雜質，可有效的控制液壓系統污染，提高液壓系統的清潔度？

產品特點

安裝連接方便：TF吸油過濾器可直接安裝在油箱側邊，底部或上部，過濾器濾頭露在油箱外，吸油筒體浸入油箱內液面以下，出油口設有管式、法蘭式連接，過濾器內設置自封閥等裝置，使管路省去裝截止閥等其它管件，從而使管路簡化，安裝方便。
設置自封閥：當更換、清洗濾芯或維修系統時，只需旋開過濾器端蓋(清洗蓋)，此時自封閥會自動關閉，隔絕油箱油路，使油箱內油液不會向外流出，從而使清洗，更換濾芯或維修系統非常方便，如頂開自封閥又可作油箱向外放油之用。
濾芯污染發訊器與油路旁通閥：當濾芯被污染物堵塞到出油口真空度為0.018MPa時，發訊器便發出訊號，應及時更換或清洗濾芯。若此時不能馬上停機或無人來更換濾芯時，設在濾芯上部的油路旁通閥會自動開啟(開啟值為：真空0.02MPa)，以避免油泵出現吸空故障。但此時應停機更換或清洗濾芯，以保持液壓系統清潔度，提高液壓系統的可靠性。
