基本參數
型號:HTZ-400-200	材質:
過濾精度: 10μm	公稱壓力: 1.6MPA
過濾介質: 水	結構形式: 立式

產品簡介

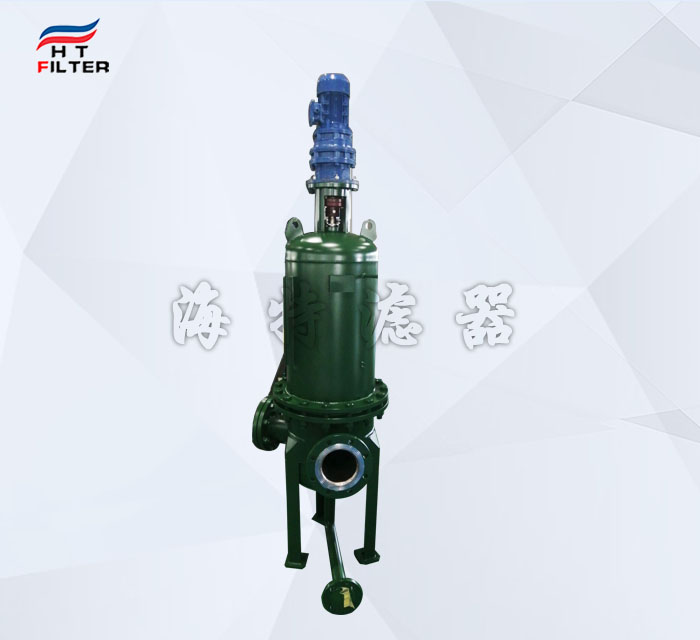

醫藥用多柱式自動反沖洗過濾器由殼體、多元濾芯、反沖洗機構、電控箱、減速機、電動閥門和差壓控制器等部分組成。殼體內的橫隔板將其內腔分為上、下兩腔，上腔內配有多個過濾芯，這樣充分利用了過濾空間，顯著縮小了過濾器體積，下腔內安裝有反沖洗吸盤。自清洗過濾器工作時，濁液經入口進入過濾器下腔，又經隔板孔進入濾芯的內腔，大于過濾芯縫隙的雜質被截留，凈液穿過縫隙到達上腔，最后從出口送出。
相關產品推薦：

電力行業用自動清洗排污過濾器立式全自動自清洗過濾器直角式全自動自清洗過濾器

技術參數

多柱式自清洗過濾器規格	參數	多柱式自清洗過濾器規格	參數
品牌廠家	海特	產品型號	HTZ-400-200
工作壓力	1.0MPa	進出口尺寸	DN200
過濾精度	10-3000μm	進出口連接標準	國標法蘭、美標法蘭、化工部法蘭
最大可攔截顆粒鋼	4mm	濾元類型	楔形網/金屬編織網
殼體材質	碳鋼	結構形式	多柱式
濾材	金屬網濾芯	工作溫度	10-80℃

問：多柱式自清洗過濾器的過濾過程？
答：液體從濾網內側流向外側過程中，固體顆粒被截留在濾網內側。隨著污染物的增多，過濾器污染側和清潔側之間的壓差也逐漸增大。當壓差達到設定值時，壓差表發訊，過濾器開始自動反沖洗工作過程。
問：多柱式自清洗過濾器的一個排污周期是多長時間？
答：排污時間一般出廠默認的排污時間為65S,客戶可根據需要自行設定排污時間,
問：多柱式自清洗過濾器適用于什么工況？
答：多用適用于工況比較差，雜質含量比較大,固含量一般不超過300ppm，濾芯需要經常更換的場合。要求精比較高（10~30微米），處理量比較小（&=100m3/h）或者處理量比較大（≥3000m3/h），精度比較粗（≥3mm）可選用多柱式自清洗過濾器。
問：多柱式自清洗過濾器對水質的要求是什么？
答：該設備要求流經過濾器的水溫不可超過 70℃。入水水質要求：入水中懸浮物小于 200mg/L，短時間允許懸浮物達到 660mg/L。若水質達不到要求，需在過濾器入水口前加預處理。
問：多柱式自清洗過濾器選型需要提供什么參數？
答：（1）流量（2）工作壓力（3）材質（4）過濾精度（5）進出口規格（6）工作溫度（7）必要時需要提供雜質含量

產品特點

自清洗功能：本機利用自身過濾出的清水，自清洗濾網，不需要拆下濾網清洗，也不需要另外配置清洗系統。
連續供水功能：本機罐體內裝有若干個濾網同時工作，反沖洗時逐個清洗每一個濾網，其它濾網仍在繼續工作，從而實現連續供水。
自動反沖洗功能：本機通過差壓控制器監測清水區與渾水區的壓力差，當壓力差達到設定值時，差壓控制器輸出信號，由電控箱控制反沖洗機構啟動和關閉，實現自動反沖洗。
高精度可靠過濾：濾網采用金屬編制網或楔形網，具有強度高、耐腐蝕。楔形網的每相鄰兩根鋼絲之間形成精密的過濾縫隙和面向液體方向的V形區，收集大于縫隙的顆粒，形成一個過濾層，從而使過濾精度進一步提高。V形區還提供了適當?shù)尼尫沤嵌龋阌谠诜礇_洗時能將雜質順利排除。
過濾面積大：本機在罐體全空間內配有若干個濾網，充分利用了過濾空間，有效過濾面積一般為入口面積的3～5倍，反沖洗頻率低，阻力損失小，并且顯著縮小了過濾器的體積。
反沖洗機構可靠：本機罐體分為清水區和濁水腔，反沖洗吸盤和濾網分裝在兩個室內，兩室之間由隔板隔開，吸盤緊靠在光滑的隔板上，由于不與雜質接觸，使反沖洗機構可靠耐用。
運行安全：本機設計有安全保護離合器，以保護本機在反沖洗工作中遇到超負荷阻力時，能及時切斷動力，保護機構免遭破壞。

應用領域

1、冶金：連鑄水、高壓除磷水、凈環水、濁環水過濾，冷卻水全濾、旁濾，噴嘴保護等；
2、電力：汽輪機冷卻水過濾、灰水回收過濾、降塵噴嘴保護、冷卻塔水全濾和旁濾等；
3、原水：湖水、河水、水庫水、井水、雨水、地下水抽取時砂子、藻類、有機物過濾等；
4、其他：建筑、鋼鐵、石油、化工、電子、發電、紡織、造紙、食品、制糖、制藥、塑料、汽車行業等。
